PADS Techletter from ED&C – 2019년 7월호

교육 일정

ED&C에서는 PADS 제품 군의 정기 교육을 진행하고 있습니다. PADS Designer, PADS Router 등 다양한 제품의 교육이 진행되고 있습니다. 보다 자세한 내용은 ED&C 홈페이지(www.ednc.com/calendar/) 를 방문하셔서 확인해 주시기 바랍니다.

2017년 9월 교육부터 등록비 및 교육비가 변경됩니다. 자세한 내용은 등록비 및 교육비 안내 페이지를 통해 확인하실 수 있습니다.

교육을 희망하시는 분께서는 일정을 확인하시고 ED&C 홈페이지 에서 신청해 주시기 바랍니다.

A. PADS Basic 교육

- 7월 정기 교육: 7월 10일(수) ~ 7월 12일(금) – 마감

- 8월 정기 교육: 8월 7일(수) ~ 8월 9일(금) – 7월 7일부터 접수 가능

B. Hyprelynx SI 교육

- 8월 정기 교육: 8월 13일(화) ~ 8월 14일(목) – 7월 13일부터 접수 가능

소식

PADS 사용에 도움ed이 될 수 있도록 이디앤씨 유튜브 채널 및 블로그를 개설하였습니다. PADS 소개 및 기능에 관한 자료가 등록되어 있으며, 앞으로도 꾸준히 사용에 도움이 되는 유용한 자료를 주기적으로 업데이트할 예정이오니 많은 관심 부탁 드립니다.

ü  이디앤씨 유튜브: www.youtube.com/channel/UCzkjnTMhbMDx0EneylTU6kQ

ü  이디앤씨 블로그: blog.naver.com/ednc2000

Tech Note

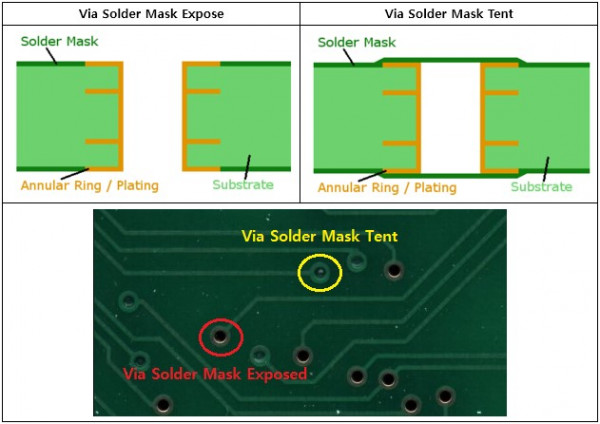

상황에 따라 특정 Via의 Solder Mask는 오픈하고 특정 Via는 덮어야 하는 경우가 있습니다. PAD Stacks 창을 사용하여 Solder Mask Top/Bottom Layer에 원하는 Solder Mask 모양을 추가할 수 있습니다. PAD Stacks에 Solder Mask 모양을 추가하면 설계 시 Solder Mask Open 여부를 확인할 수 있으며 해당 Solder Mask Layer에는 Drill Hole의 위치도 표시할 수 있습니다.

n  Via Solder Mask Expose

Solder Mask를 Open할 Via를 생성합니다.

n  Via Solder Mask Tent

Solder Mask를 Tent할 Via를 생성합니다.

** Tenting Via: 부품 삽입용이 아닌 PTH를 솔더마스크로 완전히 메워 버리는 것을 말하며 보통

                  부품 면에만 적용하는 것으로 SPEC 상에는 규정하고 있다. (NAVER 지식백과)

고객 참여 공간

ED&C에서는 고객의 참여를 기다리고 있습니다. PADS를 사용하시다 발견한 문제 및 해결방법, 나만의 팁 등을 PADS사용자와 함께 공유하는 장을 만들고자 합니다. 해당 내용을 ED&C로 전달해 주시면 저희가 기술문서에 같이 첨부하여 공유하도록 하겠습니다. 참여해 주신 모든 분을 위해 소정의 상품을 준비하였습니다. 많은 분의 참여 바랍니다.

ED&C 기술진 일동 드림.

​
